Une imagerie haute performance pour les matériaux organiques

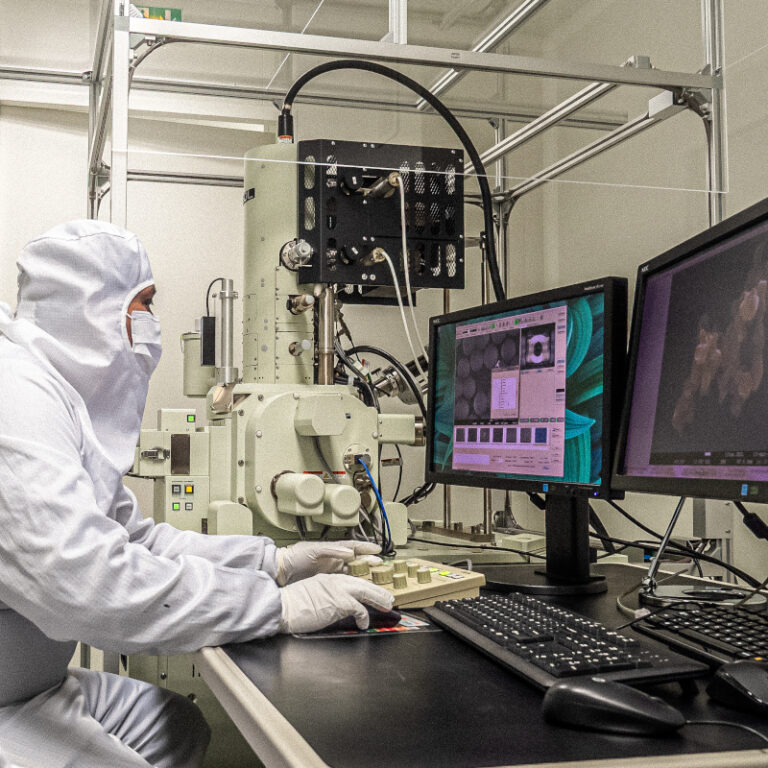

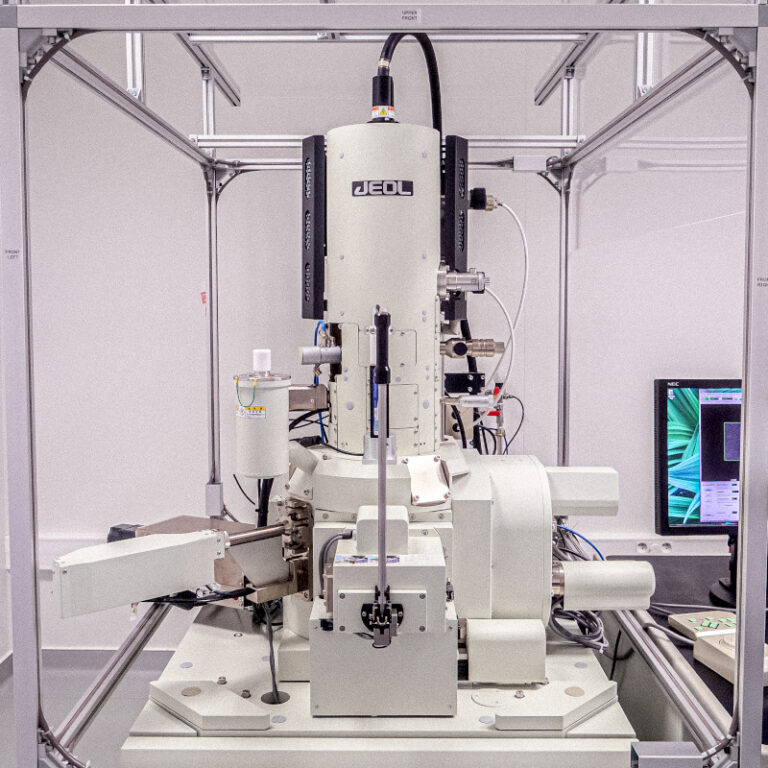

L’un des défis majeurs en électronique organique est l’observation de matériaux peu conducteurs ou sensibles aux faisceaux d’électrons. Notre MEB est configuré pour l’imagerie de haute résolution à basse tension, permettant d’observer des polymères, des films minces imprimés et des nanostructures sans dégrader l’échantillon.
Nous utilisons le MEB pour :
- Analyse de section (Cross-section) : Mesurer l’épaisseur réelle des couches déposées par Slot-die ou Inkjet.
- Contrôle de morphologie : Vérifier la porosité, la rugosité et l’homogénéité des mélanges de matériaux.
- Analyse élémentaire (EDX) : Identifier la composition chimique de vos échantillons et détecter d’éventuelles impuretés.
Comprendre la technologie : Comment fonctionne le MEB (SEM) ?
Contrairement à la microscopie optique qui utilise des photons (la lumière visible) pour créer une image, le Microscope Électronique à Balayage utilise, comme son nom l’indique, un faisceau d’électrons finement focalisé.
Le principe repose sur une interaction physique précise entre la matière et le rayonnement :
- 1 – L’émission d’électrons : Une source (canon à électrons) génère un faisceau qui traverse une série de lentilles électromagnétiques pour être concentré sur un point minuscule de l’échantillon.
- 2 – Le balayage : Des bobines de balayage déplacent ce faisceau sur la surface de l’objet, ligne par ligne.
- 3 – L’interaction matière-électron : Lorsque les électrons frappent la surface, ils provoquent l’émission de différents types de signaux :
- Électrons secondaires : Ils révèlent la topographie (le relief) avec une précision extrême.
- Électrons rétrodiffusés : Ils donnent des informations sur le contraste chimique (densité des matériaux).
- Rayons X (EDX) : Ils permettent de cartographier la composition élémentaire.
- 4 – La reconstruction : Ces signaux sont captés par des détecteurs, puis transformés en une image numérique affichée sur écran, offrant une profondeur de champ bien supérieure à celle de l’optique traditionnelle.
Là où un microscope optique est limité par la longueur d’onde de la lumière (environ 200 nm), le MEB s’en affranchit pour atteindre des résolutions de l’ordre du nanomètre (10⁻⁹ m), rendant visible l’invisible.
