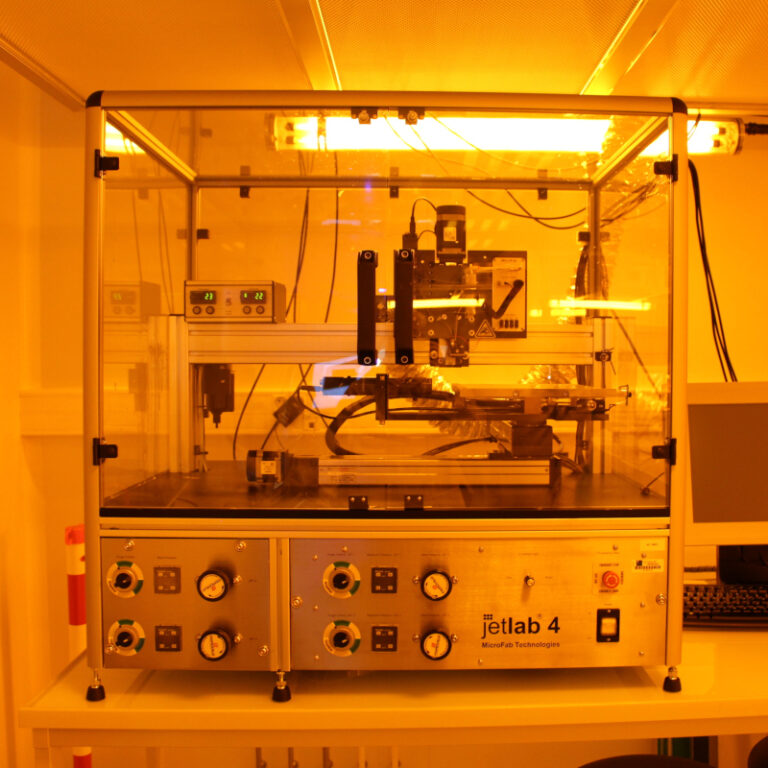

Imprimante jet d’encre monobuse – Microfab Jetlab 4

Single-Nozzle Inkjet Printer - Microfab Jetlab 4

Le Microfab Jetlab 4 est une plateforme d’impression jet d’encre mono-buse polyvalente, capable de piloter jusqu’à quatre têtes d’impression simultanément. Ce système est idéal pour l’évaluation de nouvelles formulations d’encre via des tests de jetting, ainsi que pour l’impression de structures et dispositifs à petite échelle.

Caractéristiques techniques

  • Dimensions maximales du substrat : 210 x 260 mm
  • Chauffage du substrat : Jusqu’à 90 °C
  • Chauffage des têtes d’impression : Jusqu’à 50 °C
  • Précision de positionnement XY : 30 µm
  • Répétabilité : 20 µm
  • Course de l’axe Z : Jusqu’à 50 mm
  • Caméra de visualisation des gouttes intégrée
  • Système d’alignement : Pour les travaux d’impression multicouches
  • Capacité multi-matériaux : Jusqu’à 4 matériaux différents simultanément

The Microfab Jetlab 4 is a versatile single-nozzle inkjet printing platform capable of driving up to four printheads simultaneously. This system is ideal for evaluating new ink formulations through jetting tests, as well as for printing small-scale structures and functional devices.

Key Features

  • Maximum Substrate Size: 210 x 260 mm
  • Substrate Heating: Up to 90 °C
  • Printhead Heating: Up to 50 °C
  • XY Positioning Accuracy: 30 µm
  • Repeatability: 20 µm
  • Z-Axis Travel: Up to 50 mm
  • Integrated Drop Visualization Camera
  • Alignment System: For multi-layer print jobs
  • Multi-Material Capability: Up to 4 different materials simultaneously

Plus de détails sur l’inkjet monobuse

Pour les projets nécessitant un contrôle ultime de la déposition de fluides à très petite échelle, ELORPrintTec dispose du Microfab Jetlab 4. Ce système est la référence mondiale pour l’étude fondamentale du jet d’encre et le micro-dosage de matériaux coûteux ou rares.

Une station d’analyse rhéologique et de dépôt

Le Jetlab 4 n’est pas seulement une imprimante, c’est un véritable laboratoire de caractérisation. Équipé d’une caméra de visualisation stroboscopique des gouttes, il permet d’observer en temps réel la formation du jet, la présence de gouttes satellites et la dynamique d’impact sur le substrat. Pour les chercheurs développant de nouvelles formulations d’encres, le Jetlab 4 est indispensable pour valider la « printabilité » d’un fluide avant de passer à des volumes plus importants.

Des applications à la frontière de la science

La polyvalence du Microfab Jetlab 4 permet d’explorer des domaines d’applications variés :

  • Bio-impression : Dépôt précis de biomolécules ou de cellules dans des micro-puits.
  • Remplissage de cavités : Dosage exact de polymères dans des structures de micro-fluidique.
  • Capteurs chimiques : Impression de polymères à empreinte moléculaire (MIP) sur des transducteurs.
  • Micro-optique : Dépôt de micro-lentilles polymères avec un contrôle précis du volume et de la courbure.

Le Jetlab 4 permet de travailler avec des volumes d’encre extrêmement faibles (moins de 1 ml), ce qui est idéal pour les phases de synthèse chimique où le matériau est encore disponible en quantité limitée. Chez ELORPrintTec, nous utilisons cet équipement pour accompagner nos partenaires dans les étapes les plus précoces de leur innovation technologique.

FAQ

À quoi sert cet équipement ?

Le Microfab Jetlab 4 est un système de dépôt par jet d’encre piézoélectrique haute précision conçu pour la R&D. Contrairement aux imprimantes industrielles, il permet de manipuler des volumes de fluides très faibles (picolitres) et de contrôler l’éjection goutte à goutte avec une précision de placement micrométrique.

Pourquoi l’utiliser en salle blanche ISO 6 ?

Les buses de ces équipements sont extrêmement fines (parfois moins de 30 microns). La moindre particule en suspension dans l’air boucherait la tête d’impression. L’environnement ISO 6 garantit la pureté du jet et la stabilité du dépôt sur le substrat.

Quels sont les avantages / limites de cet équipement ?

Avantages : Flexibilité totale sur les fluides (solvants, solutions aqueuses, polymères), idéal pour le prototypage de capteurs ou de bio-puces, très faible consommation d’encre.

Limites : Vitesse de production lente (unipropriété), nécessite un nettoyage rigoureux après chaque utilisation pour éviter la sédimentation.

Sur quels substrats peut-on déposer ?

Supports polymères (PET, PI), verre, silicium, mais aussi des surfaces 3D ou des cavités spécifiques grâce à sa tête d’impression motorisée.
