Screen printing – Sérigraphie & Stencil – EKRA X5

Screen & Stencil Printing System | EKRA X5

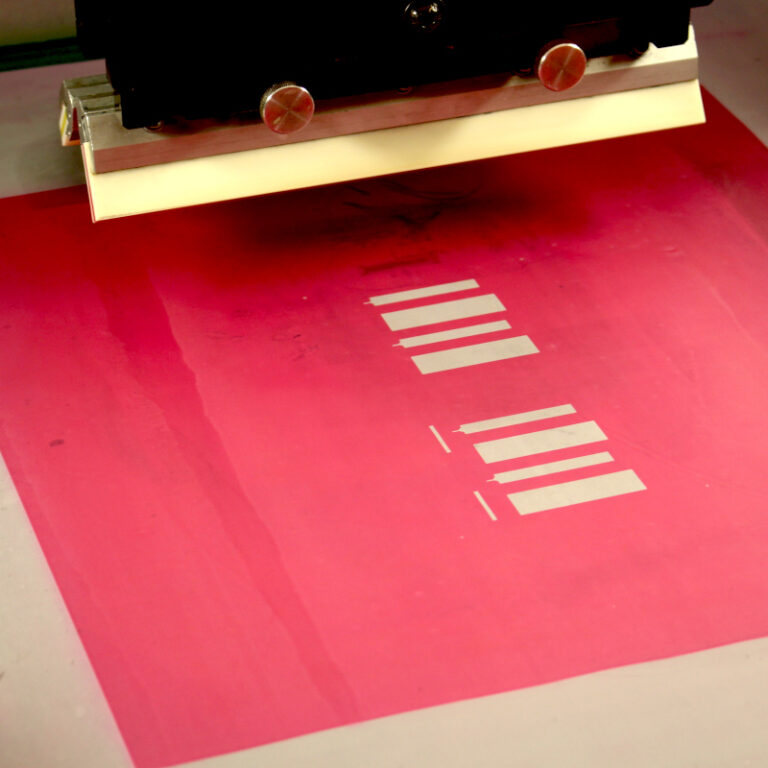

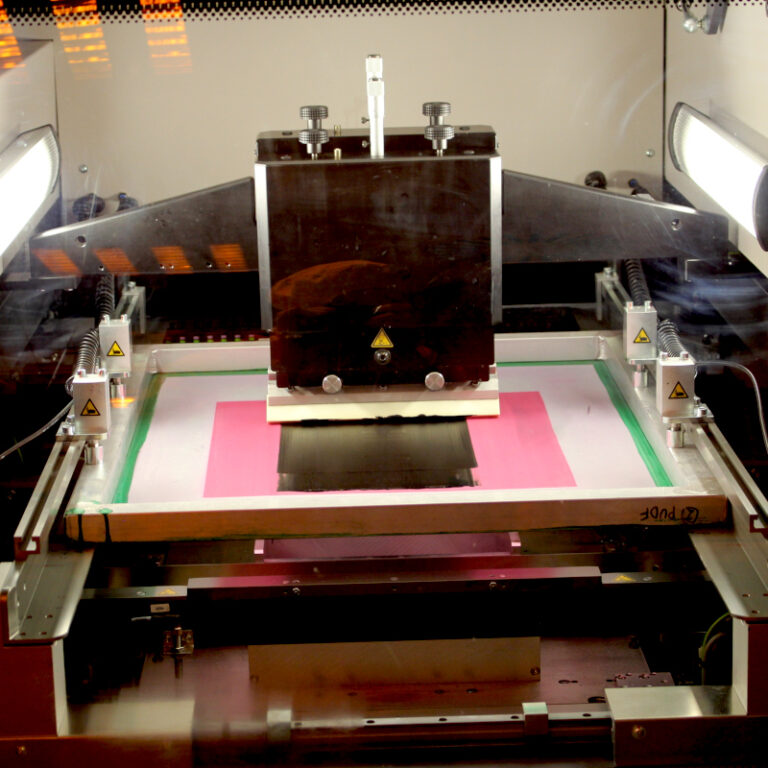

L’EKRA X5 est un système polyvalent permettant le dépôt de motifs d’encres et de pâtes en une seule étape. Ce procédé consiste à transférer le matériau à travers un masque à motifs sur un substrat. Le masque peut être un pochoir métallique (stencil) ou un écran (une maille dont le motif est défini par une émulsion).

Caractéristiques techniques

  • Précision de l’alignement automatique : ±6.25 µm
  • Taille maximale du substrat : 280 x 300 mm
  • Substrats compatibles : Souple et rigide.

The EKRA X5 is a versatile system for the single-step patterned deposition of inks and pastes. This process involves forcing the material through a patterned mask onto a substrate. The mask can be either a metallic stencil (with open cut-outs) or a screen (a mesh with a pattern defined by an emulsion).

Key Features

  • Automated Alignment Precision: ±6.25 µm
  • Maximum Substrate & Pattern Area: 280 x 300 mm
  • Substrate Compatibility: Rigid and flexible

Plus de détails sur la technologie screenprinting

Sérigraphie de haute précision

L’EKRA X5 est une machine de sérigraphie (screenprinter) de pointe, conçue pour le dépôt rigoureux de pâtes et d’encres fonctionnelles. Elle s’impose comme un outil de référence pour :

  • Le dépôt de motifs complexes (circuits, capteurs, électrodes).
  • La fabrication de dispositifs multicouches.
  • Les applications nécessitant une répétabilité exceptionnelle.

Sa force réside dans sa capacité à gérer des alignements micrométriques, garantissant une superposition parfaite des couches, essentielle dans le domaine de l’électronique imprimée de pointe.

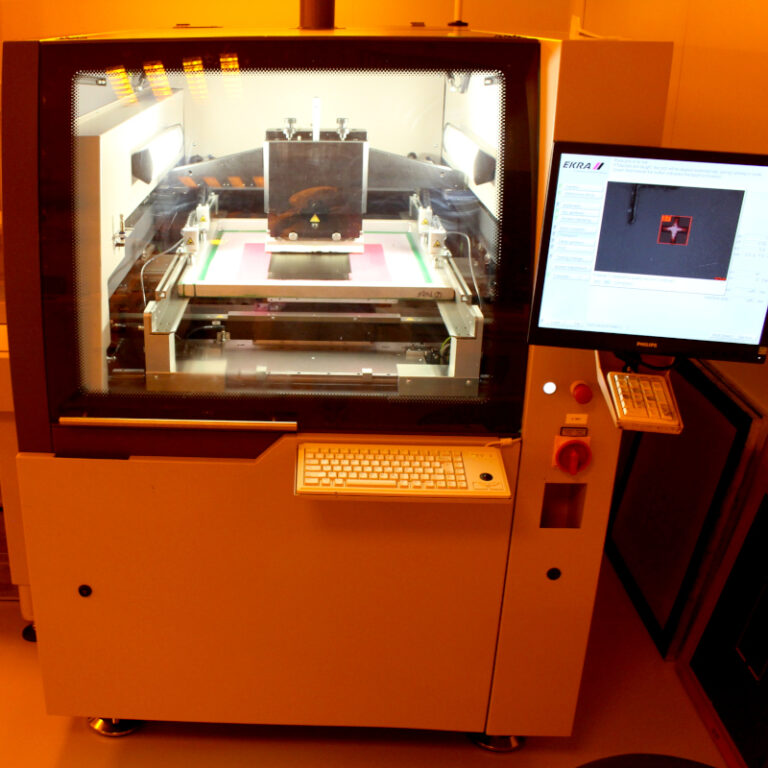

Environnement Contrôlé ISO 6

L’intégration de l’EKRA X5 dans une salle blanche ISO 6 (Classe 1000) sécurise vos procédés de fabrication. À ce niveau de précision, le contrôle particulaire prévient les courts-circuits ou ruptures de lignes fines, tandis que la stabilité thermique assure une viscosité constante des encres durant toute l’impression.

Capacités et Substrats

Grâce au système d’alignement optique automatique EVA, la machine traite une multitude de supports :

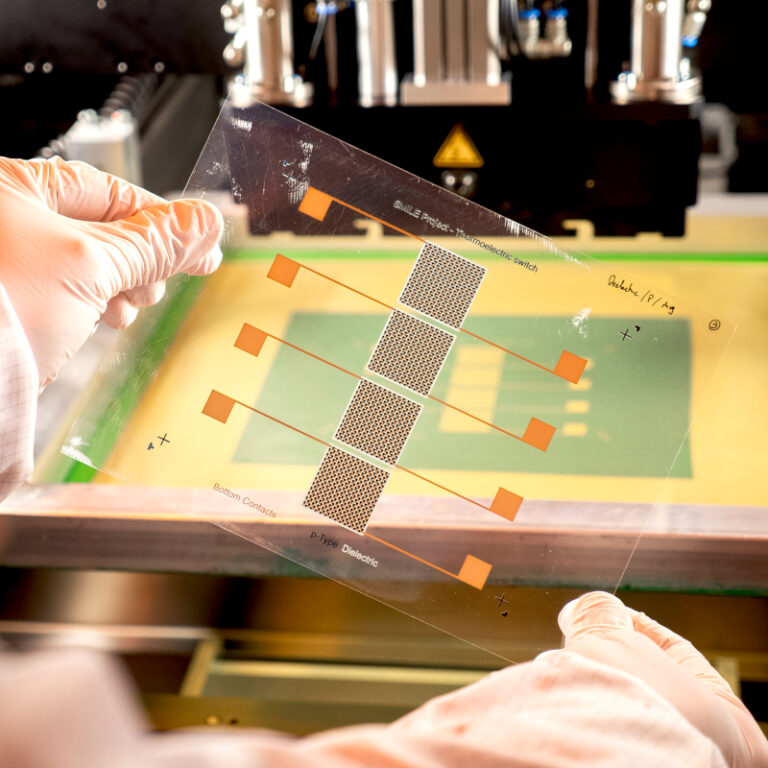

  • Polymères flexibles : PET, PEN, Kapton et TPU étirable.
  • Supports rigides : Verre, céramique, silicium ou plaques FR4.
  • Éco-matériaux : Papiers techniques et substrats biodégradables.

FAQ

À quoi sert la machine de sérigraphie EKRA X5 ?

L’EKRA X5 est une machine de sérigraphie conçue pour le dépôt de pâtes et d’encres fonctionnelles (historiquement, de la pâte à braser sur PCB). Elle permet d’appliquer des motifs complexes (circuits, capteurs, électrodes) avec une répétabilité exceptionnelle, essentielle pour la fabrication de dispositifs multicouches grâce à ses alignements micrométriques.

Pourquoi l’utiliser en salle blanche ISO 6 ?

L’environnement ISO 6 (Classe 1000) est crucial pour deux raisons :

  • Contamination particulaire : Évite les courts-circuits causés par les poussières sur les circuits fins.
  • Contrôle environnemental : Garantit une stabilité de température et d’hygrométrie pour maintenir la viscosité idéale des encres.
Quels sont les avantages et limites de la machine de sérigraphie EKRA X5 ?

Avantages : Grande surface d’impression, alignement optique automatique par caméras (système EVA), grande compatibilité avec diverses viscosités d’encres.

Limites : Temps de configuration initial (calage de l’écran), moins adapté aux très hautes cadences industrielles qu’une ligne rotative, nécessite des écrans spécifiques à chaque design.

Sur quels substrats peut-on déposer par sérigraphie ?

La polyvalence de l’EKRA X5 permet d’imprimer sur des polymères (PET, Kapton, TPU), des supports rigides (verre, céramique, silicium, FR4) et même des supports biosourcés comme les papiers techniques pour l’électronique jetable.

Quel est le format maximal du substrat ?

Le porte-substrat de l’EKRA X5 peut accueillir des supports présentant des dimensions allant jusqu’à 280 x 300 mm. Cela permet une grande flexibilité, que ce soit pour des pièces unitaires imposantes ou pour l’impression simultanée de plusieurs motifs sur une même planche.
