TF – Thin Film Analyzer – TFA 2000E

Thin Film Analyzer – TFA 2000E

Le TF Analyzer 2000E est un système très sophistiqué pour l’analyse des matériaux et dispositifs électrocéramiques. Il prend en charge plusieurs méthodes de caractérisation, ce qui le rend adapté à un large éventail d’applications en recherche.

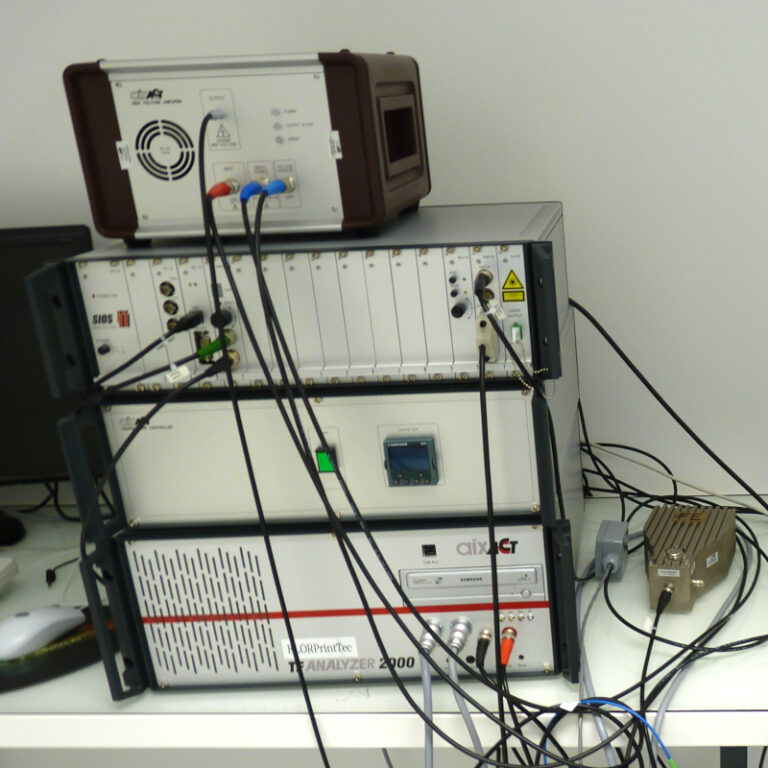

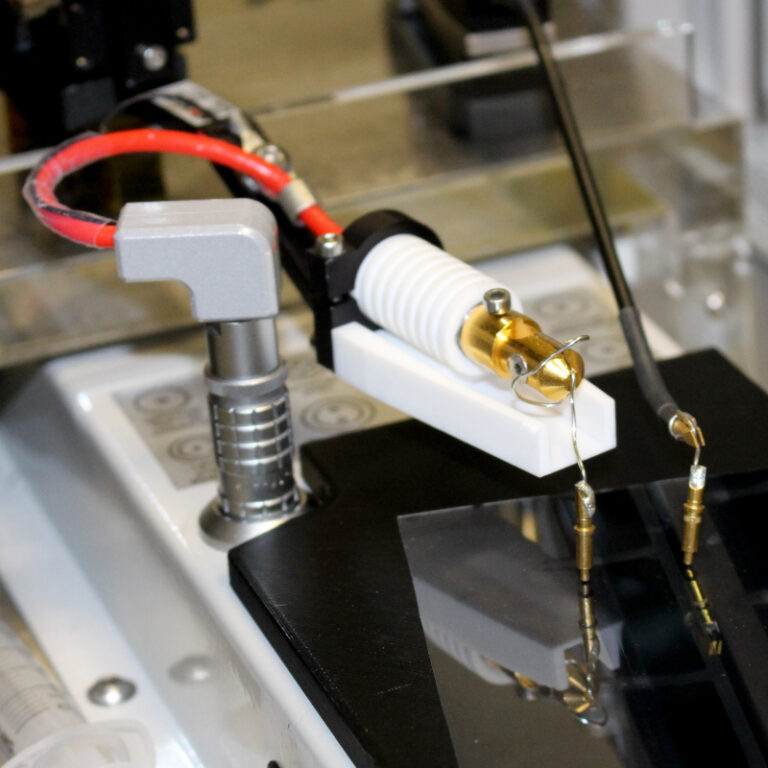

Le système peut être utilisé en combinaison avec différents équipements externes tels que des oscilloscopes, des unités de contrôle de température, des probe stations, des amplificateurs haute tension et des interféromètres laser.

Caractéristiques techniques

Méthodes de caractérisation disponibles :

  • Tests ferroélectriques standards
  • Tests de commutation par impulsions rapides
  • Mesure du courant de relaxation
  • Tests d’auto‑décharge

The TF Analyzer 2000E is a highly sophisticated system for analyzing electroceramic materials and devices. It supports multiple characterization methods, making it suitable for a wide range of research applications.

The system can be used in combination with various external equipment such as oscilloscopes, temperature control units, probe stations, high-voltage amplifiers, and laser interferometers.

Key Features

Characterization methods available:

  • Ferroelectric standard testing
  • Fast pulse switching tests
  • Relaxation current measurements
  • Self‑discharge testing

En savoir plus sur le TF Analyzer 2000E

Au sein du pôle de caractérisation d’ELORPrintTec, le TF Analyzer (AixACCT) s’impose comme l’instrument de référence pour l’étude approfondie des propriétés électriques des matériaux fonctionnels. Dans un monde où l’électronique organique et les matériaux intelligents (smart materials) demandent une compréhension toujours plus fine de la dynamique des charges, cet équipement offre une précision de mesure inégalée pour les dispositifs ferroélectriques, piézoélectriques et pyroélectriques.

Une analyse dynamique de la polarisation

Le TF Analyzer est conçu pour sonder la réponse d’un matériau soumis à un champ électrique variable. Sa fonction principale est la mesure des boucles d’hystérésis de polarisation (P-E). Cette mesure est cruciale pour déterminer la polarisation rémanente et le champ coercitif.

Contrairement à des systèmes de test basiques, le TF Analyzer permet de s’affranchir des courants de fuite parasites grâce à des techniques de compensation avancées, garantissant ainsi que la mesure reflète la propriété intrinsèque du matériau.

Un outil polyvalent pour la R&D

Au-delà de la ferroélectricité, cet équipement est utilisé chez ELORPrintTec pour :

  • La mesure de courants de fuite (I-V) : indispensable pour évaluer l’isolation diélectrique de vos films minces.
  • La fatigue électrique : pour tester la durabilité de vos composants après des millions de cycles de commutation.
  • Les mesures de capacité-tension (C-V) : permettant d’extraire des informations sur les densités de porteurs et les interfaces.

FAQ

À quoi sert le TF-Analyzer ?

Le TFA 2000E est un système de caractérisation multifonctionnel conçu pour mesurer simultanément plusieurs propriétés physiques sur une seule puce (micro-chip). Il permet de déterminer avec précision la conductivité électrique, la conductivité thermique, le coefficient Seebeck (pouvoir thermoélectrique) et la capacité calorifique des couches minces déposées. C’est un outil indispensable pour le développement de nouveaux matériaux thermoélectriques ou de barrières thermiques nanométriques.

Pourquoi l’utiliser en salle blanche ISO 6 ?

L’analyse de films minces (souvent d’une épaisseur inférieure à 100 nm) ne tolère aucune impureté. Une particule de poussière pourrait non seulement masquer une partie du film, mais aussi créer un pont thermique ou électrique parasite, faussant totalement les mesures de transport. L’environnement ISO 6 garantit l’intégrité de la couche mince pendant tout le processus de mesure sous vide.

Quels sont les avantages / limites de cet équipement ?

Avantages : Caractérisation simultanée de plusieurs paramètres sur le même échantillon (gain de temps et cohérence des données), mesures possibles en fonction de la température (de -170°C à +300°C), haute sensibilité pour les matériaux à faible conductivité.

Limites : Nécessite la préparation d’échantillons sur des puces de mesure spécifiques (chips de mesure) ; le dépôt du film doit être parfaitement contrôlé pour garantir un bon contact thermique et électrique avec les capteurs de la puce.

Sur quels substrats peut-on déposer pour analyse ?

Le TFA utilise des puces de mesure propriétaires sur lesquelles les films sont déposés par :

  • Dépôt physique ou chimique : PVD, ALD, Pulvérisation.
  • Impression de précision : Inkjet (Ardeje ou Microfab) pour un dépôt localisé sur les capteurs de la puce.
  • Solutions liquides : Spin-coating ou Drop-casting sur des puces préalablement masquées.
Quelle est la grandeur physique fondamentale mesurée par le TFA ?

Le TF Analyzer mesure principalement la réponse de polarisation (P) d’un matériau en fonction d’un champ électrique appliqué (E). Contrairement à un simple capacimètre, il capture la dynamique non-linéaire des dipôles, permettant d’extraire la polarisation rémanente (Pr) et le champ coercitif (Ec) à partir des boucles d’hystérésis.

Comment le système gère-t-il les courants de conduction parasites ?

L’un des défis majeurs, notamment sur les polymères ou les couches minces organiques, est la superposition du courant de fuite (pertes ohmiques) au courant de déplacement. Le TFA 2000E intègre des algorithmes de compensation (comme le mode Standard Dynamic) qui permettent de décorréler la polarisation de commutation des effets de conduction pure, garantissant une mesure fidèle des propriétés ferroélectriques intrinsèques.
